Die PDM Software für Ihre gesamten Konstruktionsprozesse
Das Produktdatenmanagement (PDM) unterstützt sie im gesamten Konstruktionsprozess bei der Verwaltung Ihrer Produktdaten, um Ihre Produktivität zu maximieren und Ihre Qualität zu verbessern. Insbesondere auf die Verwaltung der CAD Dateien wird im Rahmen des PDM besonderes Augenmerk gelegt. Dabei werden die Daten über das jeweilige CAD PlugIn in das PDM System übernommen und synchronisiert. Verwalten Sie Ihre Baugruppen, Bauteile und Projekte direkt im CAD-System. Alle Projektdaten – wie Stücklisten – können in AXAVIAseries CAD-unabhängig editiert, generiert und verändert werden. Das Dokumentenmanagement mit Revision liefert Ihnen immer die richtige Baugruppe oder das Bauteil für Ihre tägliche Arbeit. Schriftköpfe der Zeichnungsableitungen werden automatisch ausgefüllt und die Produktstrukturen synchronisiert.
![pdm-ueberblick](https://www.axavia.com/wp-content/uploads/2023/06/pdm-ueberblick.png)

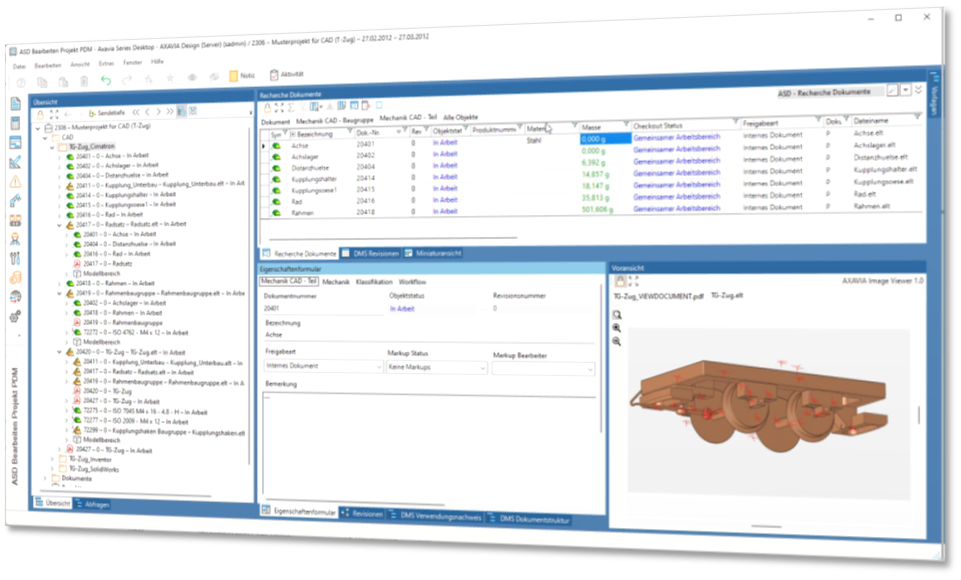

Alle CAD Projekte im Blick
Baugruppen und Bauteile
Voransicht von Baugruppen oder Bauteilen
CAD-Baugruppen- und Bauteilverwaltung
Basis für die PDM-Verwaltung sind CAD-Baugruppen und CAD-Bauteile. Die entsprechende CAD-Baugruppenstruktur wird aus dem jeweiligen CAD-System über das CAD-Plug-In übernommen.
Sie erhalten dadurch auch ohne CAD-System einen Überblick über Ihre CAD-Baugruppen und CAD-Bauteile sowie deren Verwendung.
Die CAD-Baugruppenstruktur ist auch die Basis für die weitere Artikelverwaltung und die Stücklistenverwaltung.
CAD Zeichnungsverwaltung – CAD Zeichnung mit Bauteilen automatisch verknüpfen
Neben den CAD-Bauteilen und CAD Baugruppen werden auch die CAD Zeichnungen im PDM verwaltet. Die Verknüpfung zwischen CAD Zeichnung und CAD Bauteil wird dabei automatisch über das jeweilige CAD PlugIn übernommen. Auch hier werden die Dokumentnummer, Dateinamen und Produktnummern automatisch nach einem vordefinierten Nummerierungssystem vergeben.
Zeichnungseigenschaften und Schriftkopf
Neben den allgemeinen Bauteildaten werden auch die Schriftkopfdaten für Zeichnungen im PDM verwaltet. Die Eigenschaften werden dabei über das entsprechenden CAD PlugIn synchronisiert. Das sind einerseits die klassischen Zeichnungseigenschaften wie Dokumentennummer, Bezeichnung, Ersteller oder Erstelldatum und andererseits die Freigabe- und Revisionsdaten. Die Daten zwischen PDM und CAD-Zeichnung bleiben somit konsistent.

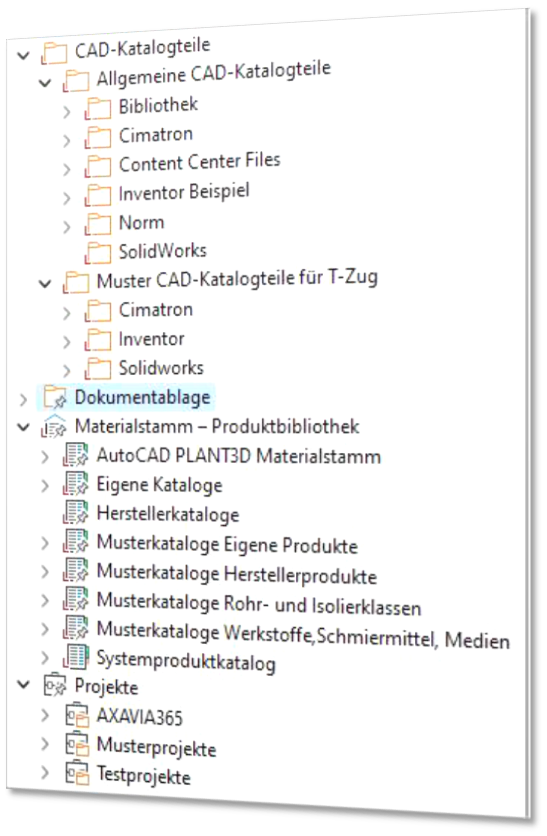

Aufgabenbezogene Ablagebereiche für CAD Dateien
Je nach Aufgabenstellung legen Sie die CAD Dateien in verschiedenen Ablagebereichen ab. Dazu stehen Ihnen folgende Möglichkeiten zur Verfügung:
- Bibliotheksbereich: Spezieller Ablagebereich insbesondere für Normteile
- Artikelbereich: Definieren Sie eine Artikelstamm und verknüpfen diesen mit CAD-Bauteilen und CAD-Baugruppen.
- Allgemeine Dateiablage: Insbesondere für kleine Baugruppen
- Projektbereich: Für große Baugruppen oder Entwicklungsprojekte. Legen Sie dort neben den CAD-Dateien auch Ihre allgemeinen projektbezogenen Informationen ab.
CheckIn & Checkout für lokalen und globalen Arbeitsbereich
Das PDM unterscheide zwischen einen lokalen und globalen Arbeitsbereich.
Globaler Arbeitsbereich
Die Dateien (CAD-Baugruppen, CAD-Bauteile, CAD-Zeichnungen,…) liegen dabei am Server und jeder bearbeitet diese auch dort. Die Datei wird also vom Server geladen und beim Speichern auch sofort dort gespeichert. Die Änderung steht somit jedem sofort zur Verfügung. Der Nachteil dabei ist, dass die Datei bei jedem Laden über das Netzwerk übertragen werden muss und die Änderungen sofort jeder sehen kann. Genau das kann aber auch der großer Vorteil sein, wenn jeder meine Änderungen sofort im Zugriff hat.
Lokaler Arbeitsbereich
In diesem Fall werden die Dateien beim Checkout vom Server auf einen lokalen Arbeitsbereich (meist am lokalen Computer) kopiert. Ich kann die Datei dann in Ruhe bearbeiten und nach Fertigstellung gesammelt wieder „einchecken“. Erste dann stehen die Dateien den anderen Kollegen zur Verfügung. Der Vorteil hier ist, dass die Datei nicht jedes mal über das Netzwerk übertragen werden muss, sondern von der lokalen Festplatte geöffnet wird und die Änderungen erst nach dem einchecken den anderen zur Verfügung stehen. Beide Varianten können mit den Workflows und Revisionierung kombiniert werden.
Intelligentes Kopieren von CAD Daten
Das Kopieren von CAD-Baugruppen, CAD Bauteilen mit den zugehörigen CAD Zeichnungen stellt im reinen CAD System meint eine entsprechende Herausforderung dar. Das PDM System unterstützt dabei um komplette Baugruppenstrukturen und deren zugehörige Zeichnungen komfortabel zu kopieren.
Verwendungsnachweis
Der Verwendungsnachweis erlaubt dem Anwender jederzeit Rückschlüsse in Bezug auf Daten und deren Verwendung zu ziehen. Der Konstrukteur sieht jederzeit wo seine Komponenten in welcher Version verwendet sind. So sind die Konsequenzen von Änderungen an Komponenten, die mehrfach in verschiedensten Konstruktionen verbaut wurden, ersichtlich.
- direkte Bauteilverwendung
- indirekte Bauteilverwendung
- Darstellung in Zeichnungen
Effiziente Workflows für Prüfung und Freigabe
Über einen definierten Workflow wird das Dokument geprüft, freigegeben und natürlich für eine nachträgliche Veränderung gesperrt. Das PDM System dokumentiert automatisch alle Schritte und schafft die notwendige Transparenz in Ihrem Arbeitsalltag.
- Workflow mit Prüfung und Freigabe
- Schutz vor Veränderung von freigegebenen Dokumenten
- Protokollierung der relevanten Informationen
- Revisionierung der Dateien
Revisionsmanagement
Baugruppen und Bauteile werden im Laufe der Zeit verändert und werden an diverse Gegebenheiten angepasst. Änderungen an Bauteilen sind die tägliche Arbeit eines Konstrukteurs. Für die Zusammenarbeit im Team ist es besonders wichtig, immer den letzten freigegebenen Änderungsstand zu kennen. Das Revisionsmanagement koordiniert die Änderungen und steuert die Revisionierungen in Ihrem Unternehmen. Mit dem PDM System haben Sie immer einen Überblick aller Revisionen eines Bauteils.

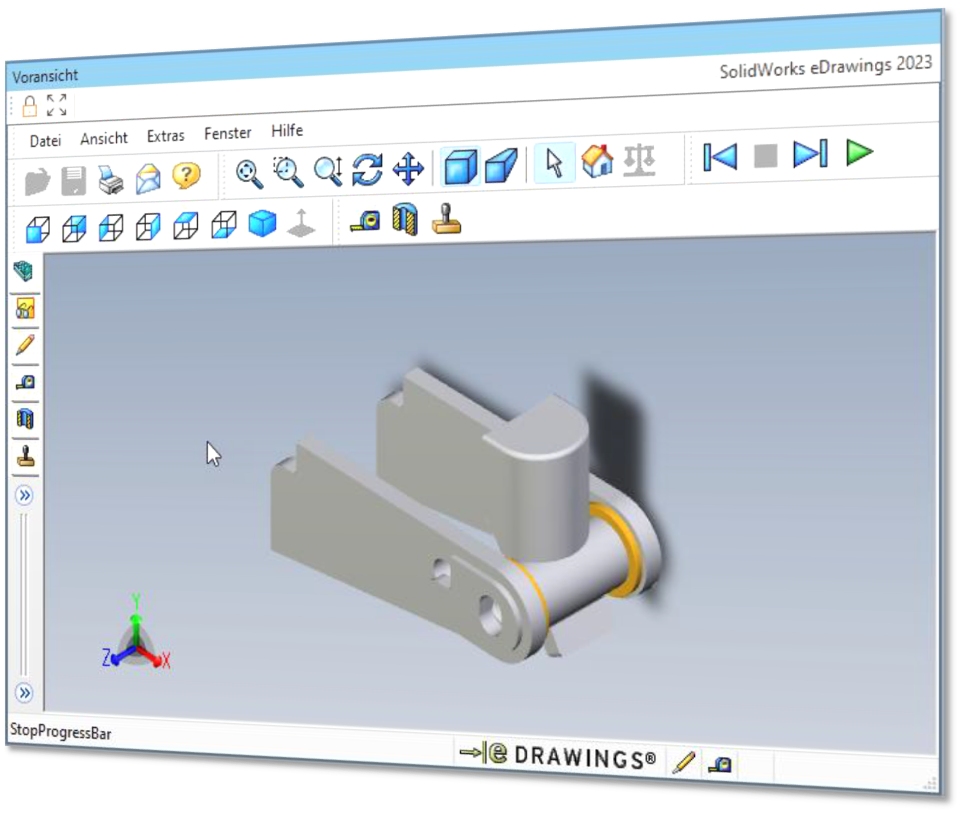

Voransicht und Miniaturansicht
Damit die Dateien auch visuell dargestellt werden stellt das PDM System eine Voransicht bzw. Miniaturansicheten
der Dateien zur Verfügung.
Es stehen dabei unter anderem die Integration für folgende Viewer zur Verfügung.
- Inventor View
- Solidworks eDrawings
- Navisworks Freedom & Manage
- Brava Viewer
Beachten Sie, dass die Funktionen der jeweiligen Viewer sehr unterschiedlich sind und vor Einführung konkret
geprüft werden müssen, ob die gewünschten Funktionen zur Verfügung stehen. Die Lizenzen für die Viewer sind
vom jeweiligen Hersteller zu erwerben.
Ansichtsdokumente für unkomplizierte Weitergabe an Dritte
Wenn Sie mit einem CAD System arbeiten können Sie diese CAD Dateien nur mit dem entsprechendem CAD System oder einem geeigneten Viewer ansehen. In vielen Fällen wollen Sie die CAD-Dateien auch Personen zur Verfügung stellen, welche weder das CAD System noch einen geeigneten Viewer zur Verfügung haben. Ein möglicher Umweg ist es, aus dem CAD System neutrale Dateiformate (pdf, dxf,…) zu generieren und diese entsprechend weiterzugeben. AXAVIA ermöglicht in Kombination mit dem jeweiligen CAD PlugIn die generierten neutralen Dateiformate als „Ansichtsdokumente“ zu verwalten. Die Ansichtsdokumente eignen sich auch besonders gut für die Weitergabe an Dritte und zur Erstellung von Gesamtdokumentationen mit Hilfe von Dokumentensätzen.
Archivierung
Die Archivierung von Dateien ermöglicht die Auslagerung von Dateien in einen Archivbereich am Fileserver. Das ist immer dann sinnvoll, wenn der wertvolle Speicher zu Ende geht und nicht mehr benötigte Dateien auf einen Speicherbereich verschoben werden können, welche nur langsamen zugriff erlaubt (z.B.: NAS). Die Dateien selber bleiben über das PDM nach wie vor im Zugriff, nur die Zugriffs- und Ladegeschwindigkeit auf die Dateien ist eben wesentlich langsamer.
Stücklisten
Auf Grundlage der CAD-Baugruppen und CAD- Bauteile, welche über das jeweilige CAD PlugIn synchronisiert werden, werden die Projektstücklisten erzeugt. Bei der Überleitung in eine Projektstückliste wird für jedes Bauteil ein eigener Eintrag erzeugt. Das ist immer dann notwendig, wenn Sie individuelle Daten für die einzelnen Bauteile benötigen. Zum Beispiel für die Verwaltung von Tag Nummer oder Seriennummern. Die Projektstückliste ist auch die Basis für die Integration zur Beschaffung. Zusätzlich steht Ihnen die Projektstückliste für die weitere Dokumentation zur Verfügung.
Integration zur Beschaffung
Auf Basis der Projektstückliste wird dann die Beschaffung angestoßen, welche entweder mit weiteren AXAVIA Modulen, oder mit externen ERP Systemen durchgeführt wird. Bei entsprechender Integration des ERP Systems bekommen Sie hier die entsprechenden Informationen zum Beschaffungsstatus wie Besteller, Lieferdatum oder Lieferstatus.
Zusammenarbeit mit Dritten leicht gemacht
Für die Zusammenarbeit mit externen Partnern stehen verschiedene Varianten zur Verfügung:
Checkout und Weitergabe
Die CAD-Dateien werden ausgecheckt und an den externen Partner weitergegeben bzw. zurückgegeben und eingecheckt. An den CAD-Dateien wird dabei die Weitergabe entsprechend dokumentiert.

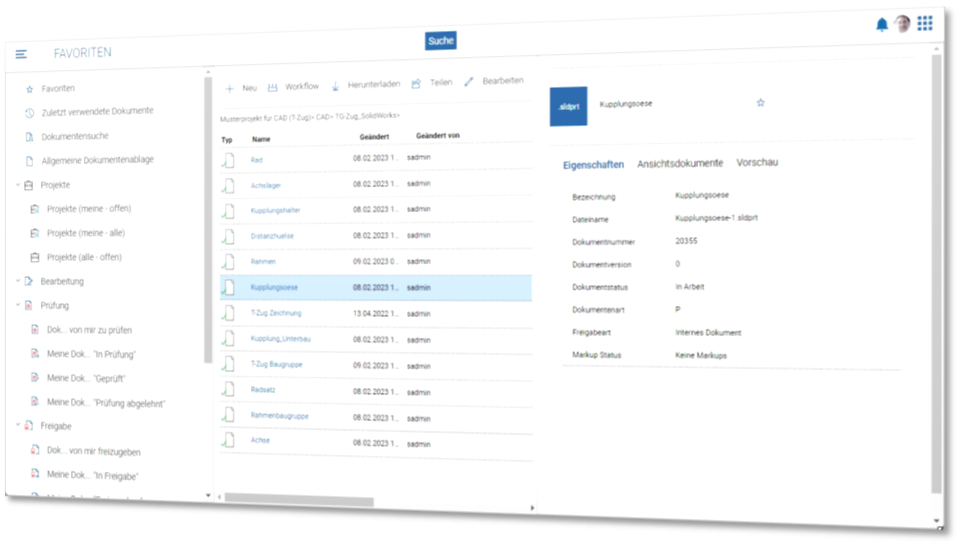

Web Portal
Dabei erhält der externe Partner die Berechtigung direkt über das Web Portal die Daten aus- bzw. einzuchecken und entsprechend zu bearbeiten.
